Die Verabschiedung der 2 SC 1969 Endstufe

Kein TRX-Bausatz hat weltweit eine so grosse Verbreitung gefunden wie der K2 von Elecraft. Nun hat die Entwicklung den so beliebten Transceiver überrollt, als Bausatz wird er schon lange Zeit von Elecraft nicht mehr vertrieben. Er ist in die Jahre gekommen und damit hat sich manchmal auch die Ersatzteilbeschaffung als Problem erwiesen, damit ist auch die Beschaffung der Endstufen Transistoren SC 1969 gemeint. Die 2 SC 1969 werden zwar auch noch verkauft, vorwiegend aus China, aber es hat sich herausgestellt, dass sie unbrauchbar sind und in keinem Fall die erforderliche Leistung erbringen. Sollte trotzdem ein Händler noch welche anbieten, müssen sie auch noch gematcht sein, vom Preis garnicht zu sprechen. Den Transceiver ins Regal stellen und sich daran erfreuen ist sicherlich keine Option, zumal man alle Bauteile einmal in der Hand hatte und sie liebevoll verlötet hat. Jetzt bietet sich an, den preiswerten 10 Watt PA Bausatz von QRP Lab für die Reparatur zu verwenden. Es sind keine grossen Eingriffe in den K2 erforderlich und der Platz für den Einbau ist vorhanden. Praktisch wird die defekte Endstufe überbrückt, und der Ausgang der PA an das Tiefpass Filter angeschlossen. Als kleinen Nachteil muss man in Kauf nehmen, dass die volle Leistung der PA abgegeben wird und nicht mehr geregelt werden kann, das wird die Freude am QSO aber sicherlich nicht schmälern. Im Betrieb wurde auf allen Bändern eine Leistung zwischen 10 und 15 Watt erreicht, auf 10 Meter 6 Watt. DK1AR

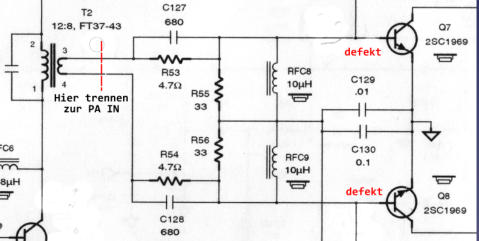

Die Sek.-Wicklung vom T2 auftrennen und zum Eingang der PA legen

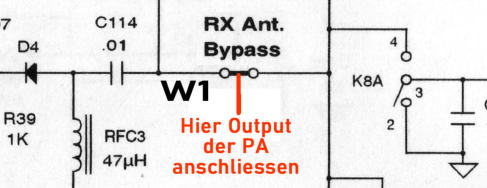

Den Ausgang der PA am Bypass W1 anschliessen

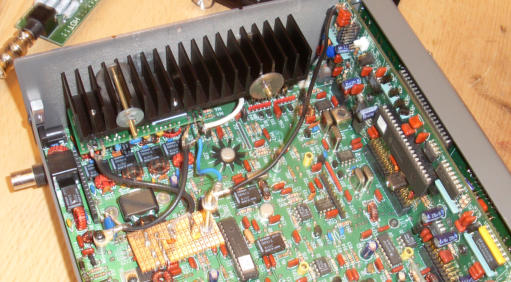

Der Einbau bereitet keine Probleme, montiert wird die PA am rechten Seitenteil

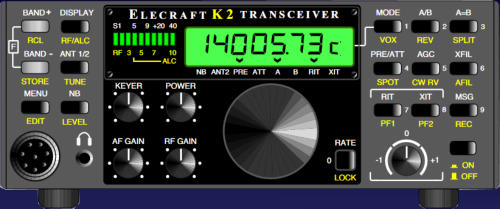

Defekte Endstufe im K2 ersetzen durch 10 Watt PA Bausatz von QRP Lab

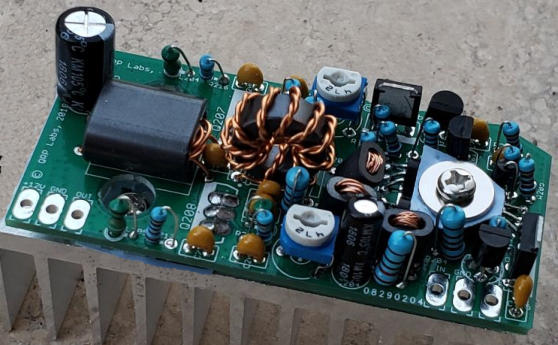

Die fertig aufgebaute 10 Watt PA von QRP Lab
